Автоматические корзины

Первая линия защиты ваших насосов

Автоматические корзины – надежное решение для защиты насосного оборудования от крупных загрязнений. Оборудование устанавливается в канале перед насосами и улавливает плавающий мусор, тряпки, пакеты, ветки, камни и другие включения, способные вызвать засорение или повреждение нижерасположенного оборудования.

Прочная конструкция из нержавеющей стали и автоматизированный подъем обеспечивают эффективное удаление отбросов без постоянного присутствия персонала. Перфорированное дно позволяет осуществлять статическое обезвоживание задержанного материала, снижая его вес и объем.

Ключевые преимущества:

  • Надежная защита насосов – улавливание камней, крупных предметов и волокнистых включений предотвращает повреждение рабочих колес и засорение трубопроводов.

  • Предотвращение запутывания мусора – специальная конструкция исключает наматывание тряпок и веревок.

  • Автоматизированная выгрузка – электрическая цепная таль поднимает корзину при накоплении отходов; изогнутые направляющие обеспечивают опрокидывание в контейнер.

  • Статическое обезвоживание – перфорированное дно позволяет воде стекать обратно в канал, уменьшая вес и объем отходов.

  • Простая модернизация – установка в существующие каналы без сложных строительных работ.

  • Универсальность прозора – расстояние между прутьями от 20 до 80 мм подбирается под конкретные условия.

  • Коррозионная стойкость – нержавеющая сталь обеспечивает долговечность в агрессивной среде.

Назначение и область применения

Канализационные насосные станции и очистные сооружения ежедневно сталкиваются с проблемой крупных загрязнений, поступающих со сточными водами. Полиэтиленовые пакеты, текстиль, предметы личной гигиены, пищевые отходы, камни и строительный мусор – всё это способно вывести из строя дорогостоящее насосное оборудование, вызвать засорение трубопроводов и остановить работу целых объектов.

Автоматические корзины устанавливаются на входе в насосную станцию или перед другим оборудованием, требующим защиты, и выполняют функцию первой ступени механической очистки. Они задерживают все включения, размер которых превышает заданный прозор, и накапливают их для последующего удаления.

Основные области применения:

  • Канализационные насосные станции (КНС) жилых районов и промпредприятий.

  • Очистные сооружения хозяйственно-бытовых и производственных стоков.

  • Ливневые системы водоотведения.

  • Промышленные предприятия с высоким содержанием механических примесей в стоках.

Конструкция и принцип работы

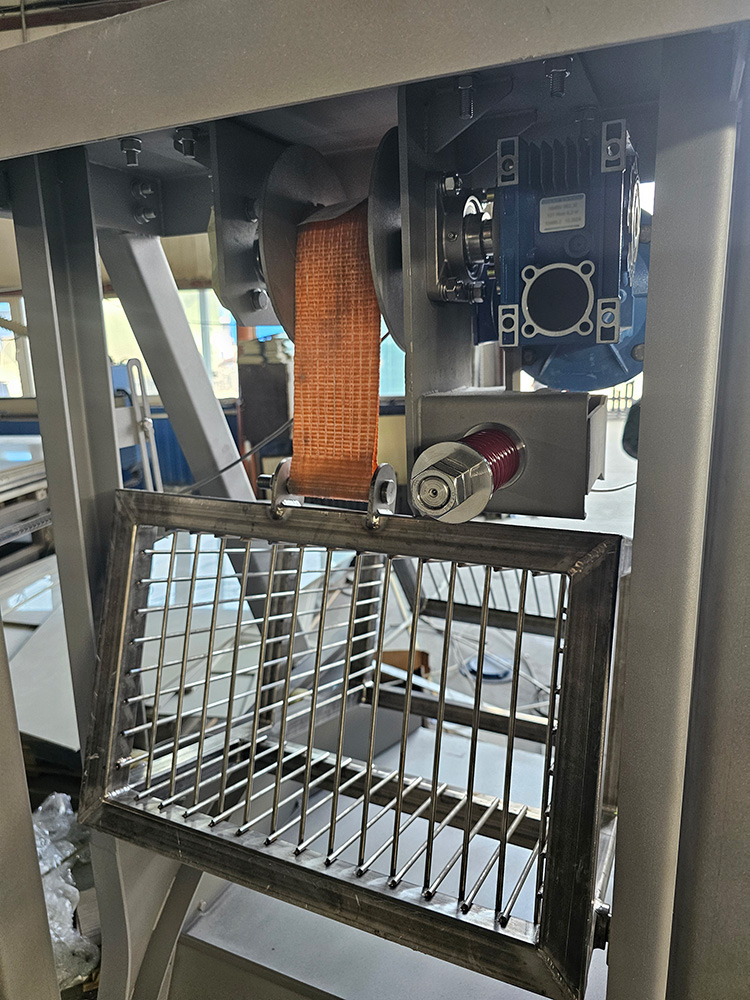

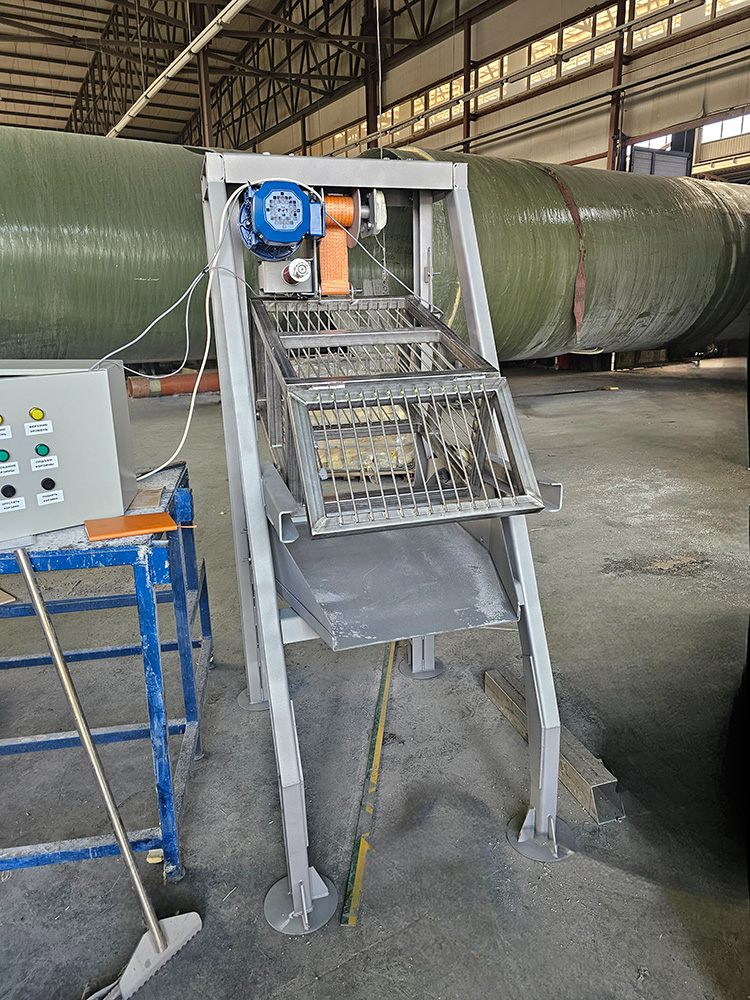

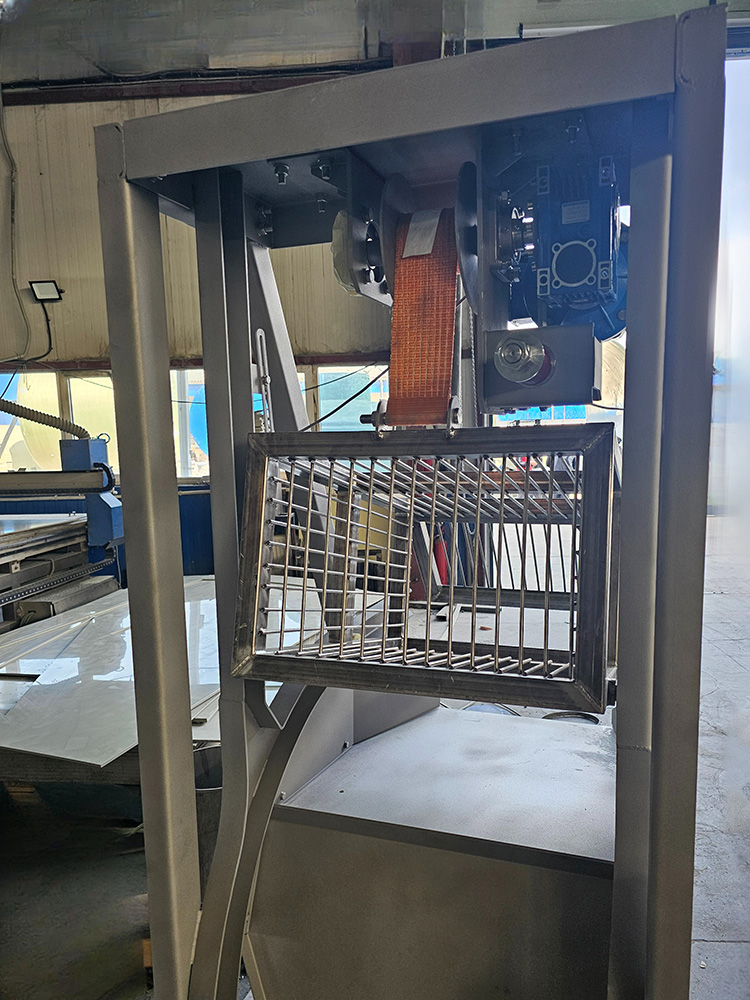

Автоматическая корзина представляет собой прочную ёмкость из нержавеющей стали, выполненную в виде сетчатого контейнера с заданным расстоянием между прутьями (стандартно от 20 до 80 мм в зависимости от требований заказчика). Корзина устанавливается в канале перед насосами и перемещается по направляющим, которые обеспечивают строго вертикальный ход.

Основные элементы конструкции:

  1. Фильтрующая корзина – основной рабочий орган, выполненный из износостойкой нержавеющей стали. Расстояние между прутьями подбирается исходя из состава сточных вод и требований к защите оборудования. Нижняя пластина корзины имеет перфорацию, что позволяет задерживаемому материалу обезвоживаться в процессе накопления – излишки воды стекают обратно в канал, снижая общий вес отходов.

  2. Направляющие – устойчивые рельсы, обеспечивающие плавное вертикальное перемещение корзины. В верхней части направляющие имеют специальный изгиб, который при подъёме автоматически опрокидывает корзину для выгрузки содержимого в приёмный контейнер или на транспортирующее устройство.

  3. Электрическая цепная таль – подъёмный механизм, который активируется при накоплении определённого количества отходов. Управление может осуществляться как по таймеру, так и по сигналам датчиков уровня или перепада давления.

  4. Падающий экран – дополнительный элемент, который в процессе подъёма корзины удаляет материал, способный помешать работе насосов, расположенных ниже по потоку. Экран поддерживается направляющими роликами и обеспечивает дополнительную степень очистки.

Принцип действия

В процессе работы сточные воды поступают в канал и проходят через фильтрующую корзину. Все включения, размер которых превышает заданный прозор (например, 20-80 мм), задерживаются внутри корзины. Мелкие фракции и вода свободно проходят через ячейки и направляются к насосам или далее на очистку.

По мере накопления отходов уровень загрязнения контролируется автоматикой (по времени, объёму или перепаду давления). При достижении заданного порога электрическая цепная таль автоматически поднимает корзину вверх по направляющим. В верхней точке траектории, благодаря изогнутой форме направляющих, корзина опрокидывается, и её содержимое высыпается в подготовленный контейнер или на транспортирующее устройство .

После выгрузки корзина опускается обратно в рабочий канал, и цикл повторяется. Вся операция происходит без участия оператора, что минимизирует трудозатраты и исключает необходимость пребывания персонала в зоне с агрессивной средой.

Преимущества применения автоматических корзин

1. Защита насосного и технологического оборудования

Камни, крупные предметы, текстиль и другие твёрдые включения представляют серьёзную угрозу для насосов – они могут повредить рабочие колёса, заклинить механизмы или забить трубопроводы. Автоматическая корзина надёжно задерживает такие предметы на входе в станцию, обеспечивая бесперебойную работу всего последующего оборудования .

2. Предотвращение засорения и запутывания

Волокнистые включения (тряпки, верёвки, синтетические материалы) часто наматываются на вращающиеся части насосов, что приводит к их остановке и необходимости сложного обслуживания. Конструкция автоматической корзины исключает накопление и запутывание таких материалов – они задерживаются в общем объёме и удаляются при очередном цикле подъёма.

3. Снижение эксплуатационных затрат

Автоматический режим работы позволяет значительно сократить затраты ручного труда на обслуживание. Персоналу не требуется спускаться в каналы или вручную извлекать мусор – достаточно контролировать наполнение приёмного контейнера. Кроме того, своевременное удаление крупных включений предотвращает аварийные остановки и дорогостоящий ремонт насосного оборудования.

4. Статическое обезвоживание отходов

Перфорированное дно корзины обеспечивает естественное стекание воды из накопленного материала. Это снижает вес отходов, облегчает их дальнейшую транспортировку и утилизацию, а также уменьшает нагрузку на подъёмный механизм.

5. Простая модернизация и установка

Автоматические корзины могут быть установлены в существующие каналы без проведения сложных строительных работ. Модульная конструкция и наличие направляющих позволяют быстро смонтировать оборудование и запустить его в эксплуатацию .

6. Надёжность и долговечность

Применение коррозионностойких материалов (нержавеющая сталь) обеспечивает длительный срок службы даже в агрессивной среде неочищенных сточных вод. Простая и надёжная конструкция минимизирует риск поломок и необходимость частого обслуживания.

Рекомендации по выбору

Выбор автоматической корзины осуществляется исходя из следующих параметров:

  • Производительность КНС или очистных сооружений – определяет необходимый размер корзины и пропускную способность.

  • Характер загрязнений – влияет на выбор оптимального прозора фильтрующего полотна. Для стоков с высоким содержанием волокон рекомендуется меньший прозор, для крупных твёрдых включений – больший.

  • Глубина канала – определяет длину направляющих и требуемую высоту подъёма.

  • Интенсивность поступления отходов – влияет на выбор автоматики и периодичность циклов очистки.

Автоматические корзины – это экономичное и надёжное решение для защиты насосного оборудования и обеспечения бесперебойной работы систем водоотведения. Их применение позволяет предотвратить аварийные остановки, сократить затраты на обслуживание и продлить срок службы дорогостоящего оборудования очистных сооружений и КНС.
