Механическая очистка – первая и важнейшая линия обороны любого очистного сооружения. Именно на этом этапе из сточных вод удаляются крупные и средние включения, способные вызвать засорение трубопроводов, повреждение насосного оборудования и нарушение работы последующих ступеней очистки . Крючковые решётки представляют собой современное решение для эффективного извлечения загрязнений из хозяйственно-бытовых и производственных стоков с кислотностью pH = 6,5–8,5 .
Конструкция и принцип действия

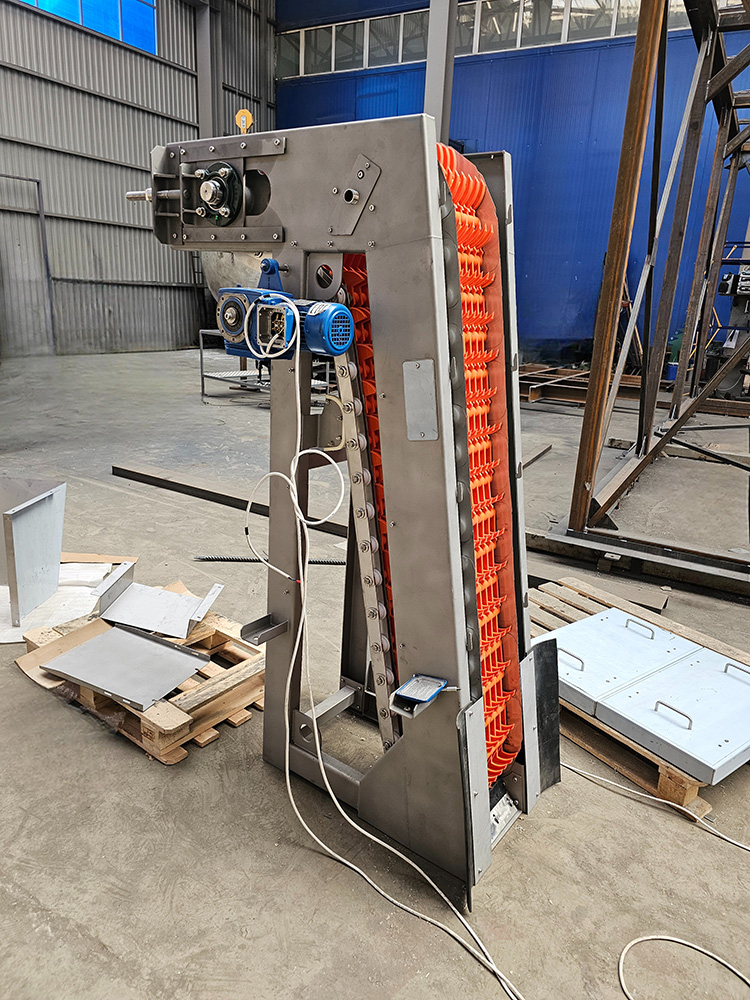

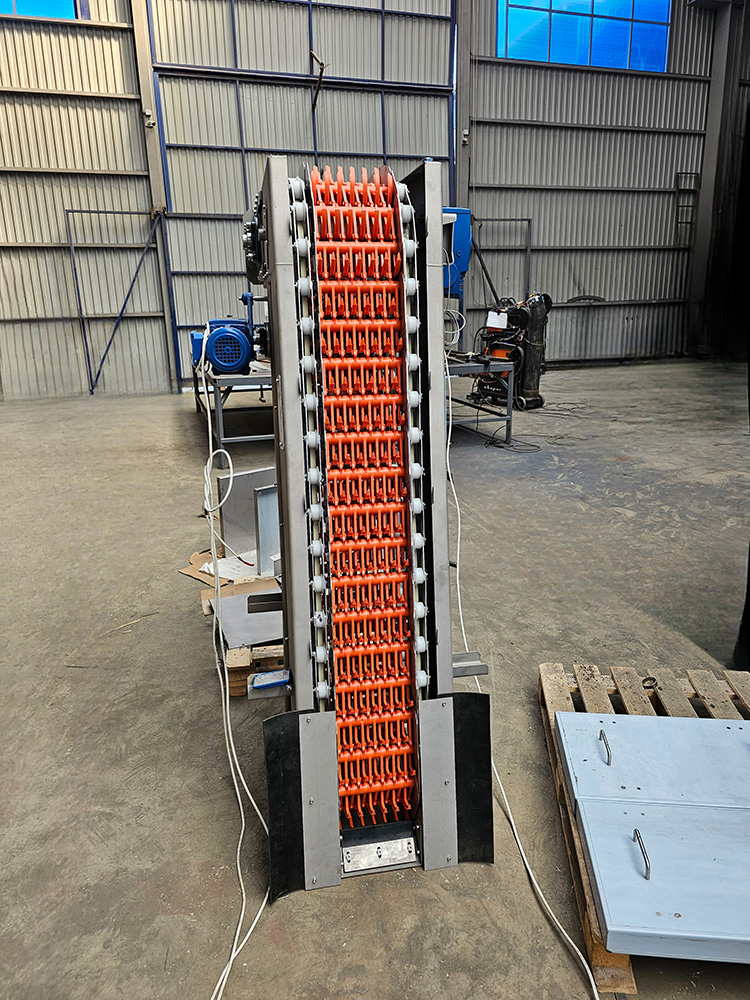

Основным рабочим органом крючковой решётки является движущееся бесконечное фильтрующее полотно, образованное съёмными наборами крючков из высокопрочного конструкционного пластика. Полотно установлено на прямоугольную раму из коррозионностойкой стали, которая монтируется в канале очистного сооружения под углом 80° к горизонту .
Рама состоит из двух продольных бортов, соединённых поперечными балками. Вдоль бортов по полимерным направляющим перемещается фильтрующее полотно, приводимое в движение верхним валом с ведущими звёздочками. Вал вращается мотор-редуктором, а конструкция предусматривает возможность регулировки натяжения полотна .
Принцип работы решётки основан на последовательном захвате загрязнений:
-
Задержание. Сточная вода проходит через фильтрующее полотно. Все включения, размер которых превышает зазор между крючками (стандартно 5 мм), задерживаются на рабочей поверхности .
-
Транспортировка. Движущиеся ряды крючков поднимают пойманные отбросы вверх, к линии сброса.
-
Выгрузка. В верхней части решётки загрязнения по специальному жёлобу (склизу) направляются на транспортирующее устройство или непосредственно в мусоросборник .
Важная особенность: за счёт конфигурации полотна на рабочей поверхности формируется слой задержанных отбросов, который создаёт дополнительный процеживающий эффект. Это позволяет удерживать на решётке с 5-мм зазором включения значительно меньшего размера .
Система очистки фильтрующего полотна
Для обеспечения непрерывной и эффективной работы крючковые решётки оснащаются многоступенчатой системой очистки, расположенной в верхней части рамы :
-
Форсунки промывки водой – первичное удаление остатков загрязнений с крючков.
-

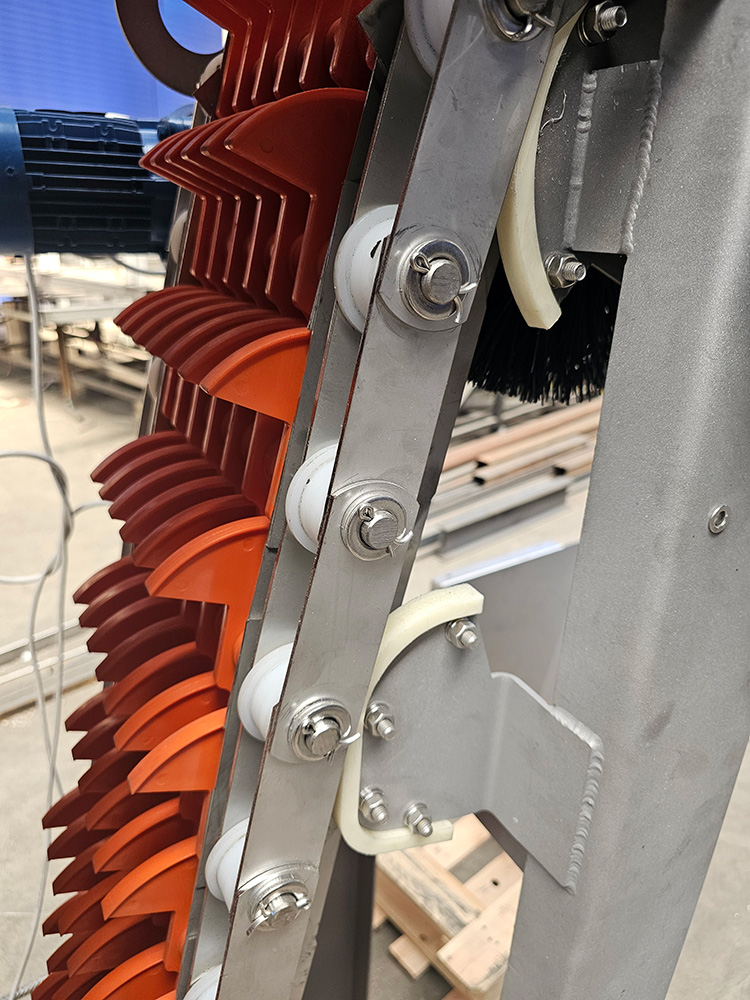

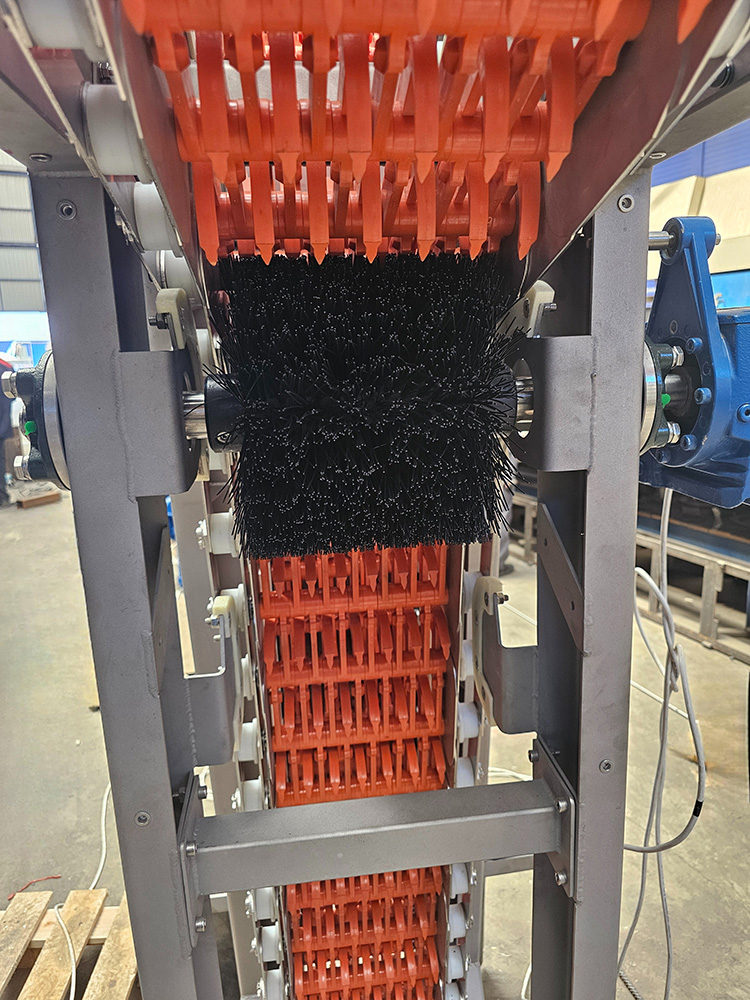

Вращающийся барабан со щеточными скребками – приводится в движение отдельным мотор-редуктором через цепную передачу и обеспечивает механическую доочистку крючков.
-
Эффект самоочистки – благодаря особой конструкции крючков, предыдущий ряд автоматически очищает последующий в момент их переворота .
Преимущества применения крючковых решёток
Эффективность очистки
Крючковые решётки демонстрируют высокую эффективность при работе с «рваными» и волокнистыми загрязнениями – текстилем, верёвками, пищевыми отходами, бумагой. Крючкообразная форма рабочих элементов обеспечивает надёжный захват длинномерных включений, которые часто проскальзывают через обычные плоские решётки .
Защита последующего оборудования
Улавливание крупных и волокнистых фрагментов на входе в очистные сооружения значительно снижает износ насосов, уменьшает риск засорения трубопроводов и продлевает срок службы дорогостоящего оборудования последующих ступеней очистки .
Надёжность и долговечность
Применение коррозионностойких материалов (нержавеющая сталь для рамы, конструкционный пластик для крючков, полимерные направляющие) обеспечивает устойчивость к агрессивной среде сточных вод и длительный срок службы оборудования .
Минимизация ручного труда
Автоматический режим работы и самоочищающаяся конструкция полотна сводят к минимуму необходимость ручного вмешательства, снижая эксплуатационные затраты и повышая безопасность персонала .
Возможность интеграции
Решётки могут объединяться в единый комплекс механической очистки с конвейерами, отжимными прессами и щитовыми затворами, обеспечивая полный цикл обработки отбросов – от извлечения до обезвоживания и транспортировки .
Автоматизация и системы контроля
Крючковые решётки могут работать в различных режимах автоматизации, что позволяет гибко настраивать их под конкретные условия эксплуатации :
-
По перепаду уровней – датчики контролируют разницу уровней сточной воды до и после решётки. При достижении заданного перепада (что свидетельствует о загрязнении полотна) автоматически запускается цикл очистки.
-
По заданной программе – решётка включается через установленные интервалы времени независимо от степени загрязнения.
-
Комбинированный режим – сочетание временного контроля и контроля по перепаду уровней для оптимальной энергоэффективности.
Система управления обеспечивает :
-
Сигнализацию нормальной работы оборудования.
-
Аварийное отключение с включением звуковой и световой сигнализации.
-
Контроль предельного уровня сточных вод в подводящем канале.
Защита от аварийных ситуаций
Во избежание поломок при попадании на фильтрующее полотно крупногабаритных предметов или возникновении других механических препятствий, решётка оснащается предохранительным устройством на основе реактивного рычага. При срабатывании защиты движение полотна останавливается, и одновременно включается сигнализация .
Крючковые решётки – это надёжное и эффективное решение для первой ступени очистки сточных вод. Их применение позволяет значительно повысить надёжность работы всей системы водоотведения, снизить эксплуатационные затраты и обеспечить стабильную работу последующего оборудования.
